猴車鋼絲繩旋轉問題分析與處理方法
發布時間：2024-07-31瀏覽次數：62
架空乘人裝置，俗稱猴車，是礦山人員運輸?shù)闹匾O(shè)備，廣泛應用于各煤礦和非煤礦山，鋼絲繩是猴車的重要組成部分，起到承載人員和傳遞動力的作用，在實際應用中，往往會出現鋼絲繩旋轉現象，造成掉繩、座椅偏擺過大等安全隱患。

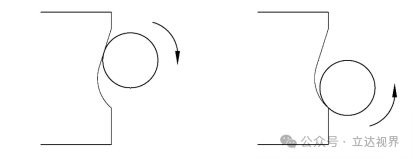

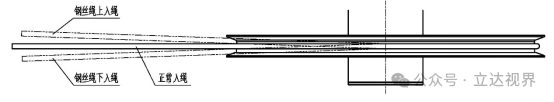

一、鋼絲繩旋轉造成的現象猴車鋼絲繩在運行過程中產生旋轉，造成的現象有：1.座椅偏擺現象：固定抱索器猴車在座椅未乘坐人員時，吊椅在進入變坡點、驅動輪、尾輪時會明顯向一個方向擺動，當經過這些位置后吊椅會恢復正常下垂?fàn)顟B(tài)。當鋼絲繩旋轉較為嚴重時，吊椅會發生較大角度偏擺，可能與巷道中其余設施發生勾連、碰撞，甚至與吊架、橫梁碰撞，造成設備損傷。2.容易掉繩：鋼絲繩在運行過程中產生旋轉，在經過托繩輪時，因鋼絲繩與輪襯間的摩擦力，造成鋼絲繩沿托繩輪軸向移動，導致鋼絲繩從繩槽內脫出。特別是托輪安裝調整不到位，托輪端面與鋼絲繩走向不平行，具有一定夾角時，空吊椅經過往往不會掉繩，因為鋼絲繩壓在托輪上的力較小，產生的摩擦力不能克服鋼絲繩張力，因此可以正常通過；當?shù)跻纬俗藛T時，鋼絲繩與輪襯間的摩擦力增大，在托輪偏轉力的作用下，造成掉繩，這就是乘人體重越大越容易掉繩的原因。在可摘式抱索器運行系統中，人員乘坐在座椅上，在重力作用下，抱索器與鋼絲繩的摩擦力克服了鋼絲繩的摩擦力，在運行過程中鋼絲繩不會旋轉，但鋼絲繩的旋轉應力會逐步積累，當乘人到站，且后方無人乘坐時，鋼絲繩積累的旋轉應力就會瞬間釋放，造成較長距離的掉繩，人員乘坐過程中，在經過托輪位置時，施加在鋼絲繩上的壓力會產生瞬時變小，仔細觀察就會發現，這時鋼絲繩在抱索器內會產生一定旋轉。3.輪襯磨損加?。河捎阡摻z繩旋轉，鋼絲繩與托繩輪間的滾動摩擦?xí)D(zhuǎn)變?yōu)榛瑒幽Σ?，?dǎo)致輪襯磨損加劇。鋼絲繩旋轉的原因分為內因與外因，內因主要為鋼絲繩制造質量造成的應力不均衡和放繩插接過程造成的應力不均勻；外因主要有驅動輪和尾輪安裝、變坡點輪組安裝調節不到位，造成鋼絲繩旋轉，主要體現在鋼絲繩受力較大的部位（鋼絲繩走向改變的部位）。1.鋼絲繩內部應力不均衡。猴車鋼絲繩一般為一整根鋼絲繩經插接形成環狀，在放繩過程中鋼絲繩局部纏繞、打結，經插接、張緊后造成局部內應力大，鋼絲繩運行初期，內應力大的部位會逐步釋放，從而造成鋼絲繩旋轉。這種情況下，當鋼絲繩張緊力發生變化（配重增加與減少）也會改變鋼絲繩內部應力分布，從而使達到平衡的鋼絲繩再次產生旋轉現象。2.驅動輪、尾輪入繩角度偏差。根據安裝要求，鋼絲繩安裝后形成的包圍平面與驅動輪、尾輪平面平行，但在實際安裝過程中往往無法保證平行度，造成上入繩或下入繩的現象（如下圖）。驅動輪或尾輪繩槽一般為弧形，當鋼絲繩進入繩槽為上入繩時（左下圖），鋼絲繩與繩槽上半段圓弧接觸，隨著輪子旋轉，進入繩槽的鋼絲繩會逐步回到繩槽中心處，而在驅動輪、尾輪處，鋼絲繩受力大，在鋼絲繩回到繩槽中心的過程中，會形成滾過，也就是造成鋼絲繩順時針旋轉，如果鋼絲繩上安裝有固定抱索器吊椅，可以看到吊椅距驅動輪或尾輪還有一段距離時，吊椅下端會逐漸改變自然下垂?fàn)顟B(tài)，向內偏斜，在進入驅動輪或尾輪后偏轉角度最大。右下圖為鋼絲繩下入繩狀態，造成的鋼絲繩旋轉與上入繩時相反，吊椅的擺動方向也相反。入繩角度偏差越大，造成的鋼絲繩旋轉就越嚴重，甚至入繩時鋼絲繩未壓到圓弧段，驅動輪或尾輪轉動一半角度時鋼絲繩還不能回到繩槽中心，鋼絲繩在拉力作用下會突然回彈到繩槽內，造成較大的異響。

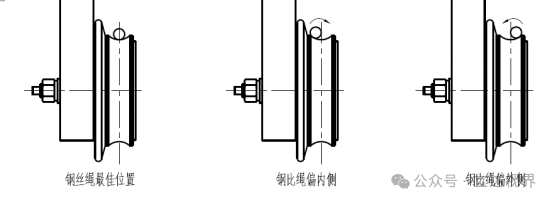

3.輪組安裝位置偏差。輪組安裝偏差造成鋼絲旋轉主要集中在變坡、轉彎、抗繩等鋼絲繩受力較大的位置。在理想狀態下，沿線兩側鋼絲繩始終保持平行走向，且鋼絲繩位于托輪繩槽中心位置，但在實際安裝過程中，托輪安裝位置會存在一定偏差，導致鋼絲繩不在繩槽中心位置，如下圖所示，當鋼絲繩偏向繩槽內側時，在受力狀態下，鋼絲繩產生順時針旋轉，當鋼絲繩偏向繩槽外側時，在受力狀態下，鋼絲繩產生逆時針旋轉，鋼絲繩越靠近繩槽中心，產生的旋轉就越小，反之越大。
鋼絲繩旋轉還與施加在托輪上的壓力大小有關，位于直線位置的托輪，只承受鋼絲繩重量和乘人重量，受力較小，鋼絲繩與輪襯間的摩擦力小，不足克服鋼絲繩張力，基本不會導致鋼絲繩旋轉。在受力較大的變坡點位置，因壓力大，摩擦力大，摩擦力克服鋼絲繩張力，使鋼絲繩產生旋轉。
三、鋼絲繩旋轉預防與處理
鋼絲繩旋轉問題處理相對繁瑣，相對而言驅動輪、尾輪位置的鋼絲繩旋轉問題查找和處理相對簡單，輪組造成鋼絲繩旋轉問題查找和處理相對較難，需要有足夠耐心查找和處理。
1.嚴格按照設備安裝步驟和安裝要求進行設備安裝。安裝前找準安裝中心線及巷道腰線，嚴格控制機頭大梁、機尾大梁、橫梁的水平度，嚴格控制吊架（或托輪）與中心線的距離，通過安裝過程的控制，盡可能減少造成鋼絲繩旋轉的可能性。
2.控制好放繩、插繩過程。放繩、插繩過程中嚴格按說明書步驟操作，將鋼絲繩一端固定，用旋轉鋼絲繩卷筒的方式將鋼絲繩逐漸放出，禁止直接將鋼絲繩從卷筒內拉出形成螺旋狀，防止放出的鋼絲繩堆疊及纏繞在一起。
3.空載運行消除應力。鋼絲繩安裝后應進行空載運行，使不平衡的內部應力逐步均衡或減少，操作方法詳見產品說明書。
4.驅動輪或尾輪鋼絲繩旋轉的處理。驅動輪、尾輪入繩角度偏差造成鋼絲繩旋轉，一般在驅動輪或尾輪前方安裝一組托壓輪裝置，如果是上入繩則適當將鋼絲繩向下壓，下入繩則向上托，通過調整鋼絲繩的高度，使入繩方向基本與驅動輪或尾輪平面平行，即可消除或有效控制鋼絲繩旋轉。
5.變坡點鋼絲繩旋轉的處理。一般變坡點處安裝有多組雙托輪裝置，每組雙托輪的左右位置，受力大小都有細微的區別，首先要檢查變坡點處的繩距是否與設計相同，再檢查各輪組端面是否在同一豎直平面上，結合鋼絲繩旋轉方向進行綜合判斷，最直觀的就是檢查鋼絲繩是否在繩槽中心位置，如果能保證鋼絲繩處于繩槽中心5mm范圍內，鋼絲繩旋轉問題基本可解決。
6.技術更新以減少出現鋼絲繩旋轉的可能性。根據鋼絲繩旋轉問題分析與處理方法，在進行技術設計時，在臨近驅動輪和尾輪的位置設計一組托壓輪裝置，以便調節入繩角度，在變坡點可采用四托輪或整體安裝支架，以降低安裝難度，來保證變坡點托輪在同一豎直平面。
總之，鋼絲繩旋轉問題并不可怕，也不是無解，需要安裝調試人員認真觀察，仔細思考，多調多試，只要找到其根本原因，處理起來就比較簡單。（牟方澤）
