1、系統組成

防爆提升機變頻電控系統由兩種結構形式：

主要由TH12（或TH24）礦用隔爆兼本質安全型操作臺、KXJ220（或KXJ127）礦用隔爆兼本質安全型可編程控制箱、ZBT礦用隔爆（兼本質安全）型變頻調速裝置構成；

2、主要技術特點

A、雙本質安全型人機界面，一個為提升控制狀態顯示，一個為自定義顯示，根據現場情況進行定制。

B、可編程控制箱采用母板插接控制板模式，接線PCB化，省掉大量接觸，減少故障率。故障提示語言化，處理問題簡單明;

C、適應不同的閘控系統，適合于新老設備。

D、變頻裝置主回路采用AFE有源前端，具有再生能量回饋電網功能，能量轉換效率高 ，電流諧波小，不需功率因數補償和諧波抑制裝置，節能效果顯著。

E、整流和逆變硬件結構相同，具備互換性，減少元件配件的種類。

F、具備“懸停”性能，變頻器零速轉矩可達1.5-2倍額定轉矩。

G、低速起動轉矩大，高速響應速度快、精度高、穩定性好的優點，能夠?qū)崿F(xiàn)重載平穩起動。

H、先進的多機同步技術，可方便的實現多臺電動機的速度同步、力矩同步的運行要求，確保功率平衡。

I、采用熱管技術解決變頻器散熱問題.屬于自然對流散熱方式，具有環境適應性強，故障率極低的特點。

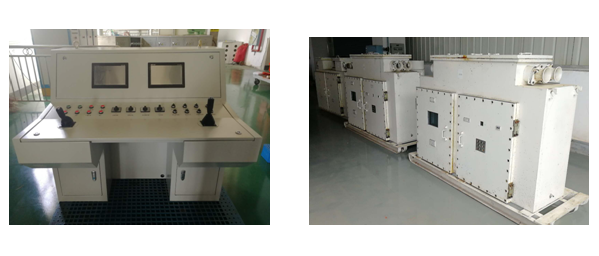

本安主控臺（客體內置可編程控制箱），變頻調速裝置

防爆電控系統典型配置
